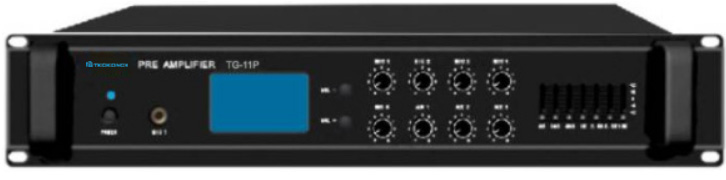

TD-11P前置放大器

产 品 说 明

TD-11P是一款音频信号前置放大器，它将普通的音频信号进行初级放大，然后将信号输出给功率放大器，是广播系统架建的基础设备。 功能描述： 1、 可受TD-100控制， 2、 具有地址编码，按照十进制设置地址，数字直接显示机器地址号直观明了。 3、 具有一个LCD液晶屏，操作显示直观，人性化。 4、 输出总音量采用数字控制方式，通过两个音量调节键设置输出总音量； 5、 具有5个麦克风输入口、2个紧急输入口、3个辅助线路输入口（AUX3附带一个优质平衡输入接口）； 1、 各输入通道音量独立调节； 2、 具有三级优先权设计，分别为：MIC1为最高优先级，紧急音频信号（EMC1、2）为第二级，MIC2、3、4、5和线路（AUX1、2、3）为第三级； 6、 具有7频点均衡功能 7、 具有短路信号激活开机功能，用于紧急消防广播；   中文性能规格参数表 设备型号 TD-11P 麦克风输入(MIC) MIC1:600 ohms(Ω) 5mV ,不平衡 MIC2:600 ohms(Ω) 5mV ,不平衡 MIC3:600 ohms(Ω) 5mV ,不平衡 MIC4:600 ohms(Ω) 5mV ,不平衡 MIC5:600 ohms(Ω) 5mV ,不平衡 紧急输入(EMC) EMC1:10k ohms(Ω) 330mV ,不平衡 EMC2:10k ohms(Ω) 330mV ,不平衡 线路输入(AUX) AUX1:10k ohms(Ω) 330mV ,不平衡 AUX2:10k ohms(Ω) 330mV ,不平衡 AUX3:10k ohms(Ω) 330mV ,不平衡 BALANCE：10k ohms(Ω) 10V ,平衡 线路输出 10k ohms(Ω) 0.775V (0 dB) ,不平衡 频率响应 60 Hz ~ 16k Hz (± 3 dB) 非线性失真THD <0.5% at 1kHz 信号噪声比S/N >70 dB 默音抑制能力 MIC1为最高优先级，紧急音频信号（EMC1、2）为第二级，MIC2、3、4、5和线路（AUX1、2、3）为第三级；注:信号衰减0~30 dB 均衡频点数 7个(63Hz、160Hz、400Hz、1KHz、2.5KHz、6.3KHz、16KHz) 功能控制 音量调节旋钮八个,输出总音量调节键两个（VOL+，VOL-）,电源开关键一个,LCD显示屏一个, 均衡调节电位器7个，麦克风输入口5个（MIC1~MIC5），辅助输入口3个（AUX1~ AUX3）,平衡输入口一个，平衡输出口一个，非平衡输出口四个，联机控制接口一个，短路电源激活口一个，设备地址设置开关一个（2位） 音量控制 输出总音量：32级，数控，可通过PC远程控制 MIC1~MIC5，AUX1~AUX3：电位器调节 指示灯 POWER 保护 AC FUSE×0.5A×1 电源线 (3×0.5 mm2)×1.5M (标准) 电源 AC 220V ± 10% 50-60Hz 电源消耗 10~15W 机器尺寸 89(H)×483(W)×350(D) mm 包装箱尺寸 145(H)×520(W)×435(D) mm 净重 5.1Kg 毛重 6.3Kg
