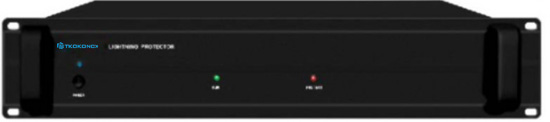

TD-25L避雷器

产 品 说 明

作用： TD-25L是一款用于户外广播线路防止雷电击入系统的配套保护设备，具有4路输入、4路输出。   功能描述： 1、 可受TD-100控制 2、 采用地址模块，按照十进制设置地址，数字直接显示机器地址号直观明了 3、 四路输入、四路输出（70V/100V音频信号）； 4、 有雷电击入时自动切断输出；将雷电经安全地线网络引入大地； 5、 通道切换能力大：70~100V/20A,音频信号； 6、 具有广播系统的雷电保护、过压保护、漏电保护功能； 7、 防雷等级：满足IEC529/EN60 529的保护等级：IP20 8、 具有远程开、关机功能； 9、 具有短路信号激活开机功能；   中文性能规格参数表 设备型号 TD-25L 控制通道数 四组（CH1 ~ CH4），可任意选接 输入容量 每个通道70/100V,20A,音频信号 输出容量 每个通道70/100V,20A,音频信号 防雷等级 满足IEC529/EN60 529的保护等级：IP20 过压保护阀值电压 165～300V（峰值） 额定放电冲击电流 Iimp(8/20)us 电流峰值：30KA 漏电保护电流 ≤10mA 绝缘电阻 ≥10MΩ 告警激活输出电平 (0V)短路信号 (ACTIVE OUT) 功能控制 电源开关键一个，联机控制接口一个，短路电源激活口一个，设备地址设置开关一个（2位） 指示灯 电源:‘POWER’,运行：‘RUN’，故障保护：‘ PROTECT’ 保护 AC FUSE(0.5A)×1 电源线 (3×0.75 mm2)×1.5M (标准) 电源 AC220V ± 10% 50-60Hz 电源消耗 20~25W 机器尺寸 89(H)×483(W)×350(D) mm 包装箱尺寸 145(H)×520(W)×435(D) mm 净重 7.9Kg 毛重 9.1Kg
